TX-Q3S Ver1.0.0 二合一视频处理发送器
产品介绍
TX-Q3S LED Video Sender是专为LED全色显示屏开发的二合一视频处理发送器，可以支持一路DVI输入，两路HDMI输入，具有输入信号热备份功能，3网口输出，最大可带载195万点像素的显示屏。 该系统包括设置软件V8版，二合一视频处理发送器TX-Q3S，播放软件LSPpro7.具有一键恢复功能。
性能特点
- 输入信号源包括1个DVI输入口，2个HDMI输入口，具备U盘直接播放功能。
- 具备按键切换输入源及软件切换输入源两种方式，可选自动切换、手动切换及定时切换。音频信号输出可完全同步视频。
- 具备一键恢复功能，使用时，客户先设置好大屏，然后在屏控软件"工程项目"中“固化用户设置”，在发送卡参数里启用“一键恢复”。对于租赁项目，只要屏体大小与之前一样，重新安装时箱体走线与之前设置保存一致，即使打乱箱体安装顺序，只要在面板一键就可以恢复原先设置，另外即便有接收卡维修更换，也能一键点屏。
- 最大支持1920x1080的显示器分辨率，支持1024x768， 1280x1024,1440x900,1600x900,1600x1050,1920x1080
- 最长支持3840*576输出分辨率，最高支持1024*1920.
- 三网口输出。三个输出口可以独立使用，也可以设置为相同输 出，进行冗余。每个输出口可控制65万点范围内的任意宽度高度组合。两个网口输出最大可支持195万点显示屏。可任意 设置所控制的行列数。
- 采用大容量FPGA进行处理，千兆网线传输技术。可进行全屏、局部切换，压缩播放窗口，通过插值计算、运动模糊、灰度补偿等算法，极大的改善了视频播放效果。
- 具有音频输入口，高保真采样音频信号，通过网线传输至配套的多功能卡，即可同步播放声音。可手动或定时控制音量。
- USB接口控制，可级联多台进行统一控制。
- 1U机箱外置安装方式，可方便安装在墙壁、机架。
技术参数
品名：TX-Q3S
电源输入：AC220V
信号输入：HDMIx2，DVIx1
信号输出：3路千兆网口
控制方式：USB-RS232接口
分辨率及可控点数：可控195万点
传输介质：超5类网络线
传输距离：最长140米，实测170米。
工作温度：-20ºC-70 ºC

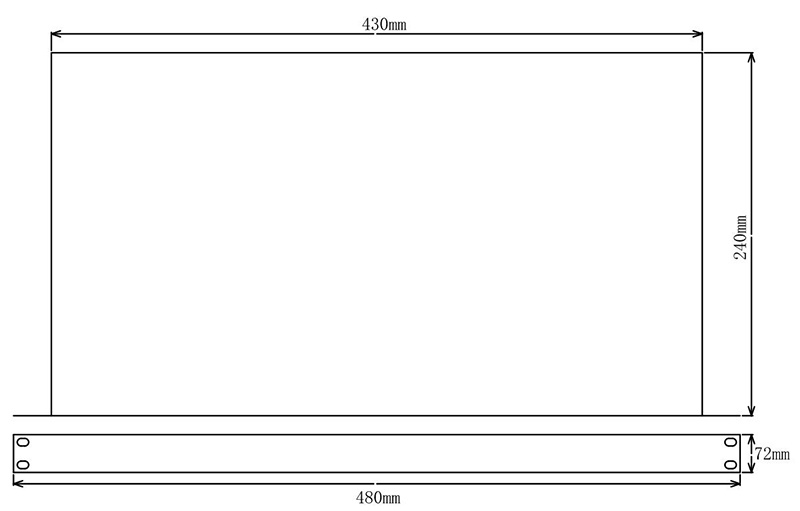

安装方式：1U机箱。
附件：电源线，视频线，DVI线，VGA线，USB线。
