TX-R3208 通用接收卡
产品介绍
R3208 是我司推出的专为LED全色显示屏320*160mm模组配套320接口开发的通用型接收卡。板体积、安装孔位置均与标准型号一致，板载8个HUB320接口，适用于各种间距采用HUB320标准接口的LED显示屏，也可以用于各种无需转接板的箱体。
性能特点
- 32组RGB数据输出，32扫最大带载256×512像素。
- 支持逐点亮度、色度校正，亮度校正达256*384像素，色度校正达128*128像素，最大限度消除色差，提升 LED显示屏画面的色彩一致性。
- 支持模组旋转控制功能，模组可旋转90°、180°、270°安装。
- 元器件全部排列在正面，反面无器件，减少EMI辐射，帮助用户简化EMC设计。
- 支持具有MCU或嵌入式智能芯片的LED模组。支持模组Flash存储校正数据，上电时自动读取模组校正数据。支持高位阶灰度显示。
- 支持温度、湿度、电压和网线连接状态测量和监控。支持液晶模块。
- 双网口可任选作为信号输入自动识别。
- 具有自检按钮，可完成红、绿、蓝、白、单色灰度过渡、横线、竖线、斜线自检。在检测到有信号输入时自动退出自检状态。多卡级联时，只需在第一块卡按动自检按钮，则其后所有的卡均可进入自检状态。
- 支持普通恒流源芯片，高刷双锁存芯片，多种内置PWM功能芯片。
- 具有多种移位时钟、灰度等级、刷新频率可供选择。
- 普通恒流芯片具有独特的UPWM功能，可以使普通的通用恒流源芯片达到很高的刷新频率，色彩表现更丰富。
- 支持32行内任意扫描模式。支持各种抽点方式的单元模组。通过屏体走线设置可以配合任意走线方式的显示屏单元板。
- 支持串行译码电路，用于大于32扫的单元板模组。
- 支持灯条屏红绿蓝串行传输方式。
- 支持双电源备份检测及回传。
- 支持参数固化、恢复，工程文件保存，恢复。
- 支持LEDID一键还原功能。

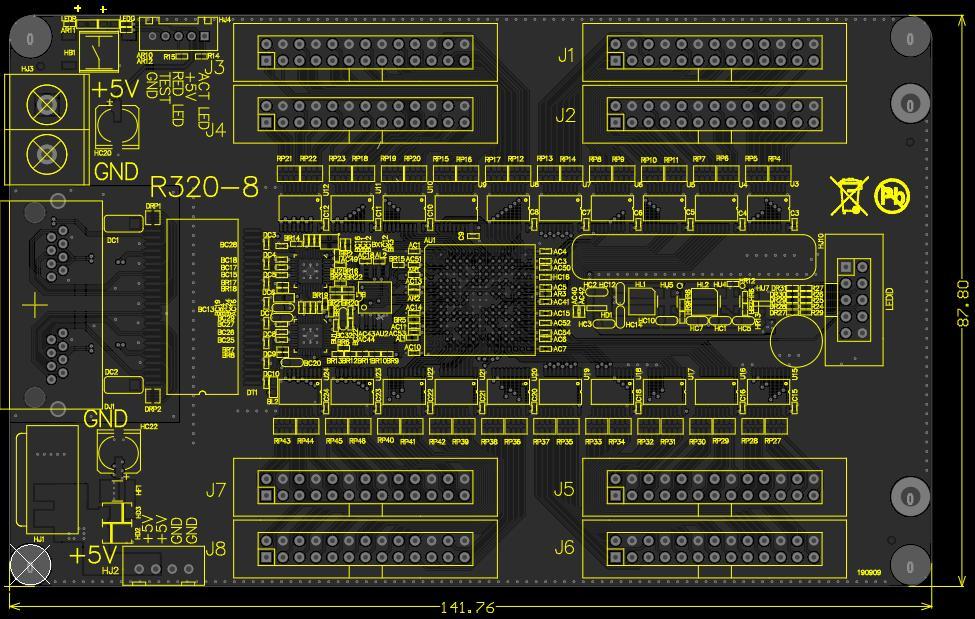

外形及接插件尺寸
指示灯
● 在R3208上具有两个指示灯，红色指示灯为电源指示，电源正常时，该灯处于常亮状态。
● 绿色指示灯为工作状态指示灯，无网络连接时，该指示灯不亮，当A网口显示数据正常时，该指示灯快速闪烁，约1秒钟3-4次。当A网口无显示数据，B网口显示数据正常时，该指示灯慢速闪烁，约1秒钟2-3次。
● 在R3208上有自检按钮，当网口没有连接时，按下自检按钮，LED屏上可依次显示出红色、绿色、蓝色、白色、横线，竖线，斜线，灰度过渡红、绿、蓝等。此时绿色指示灯处于按下按钮亮起，再按下按钮灭掉的状态。

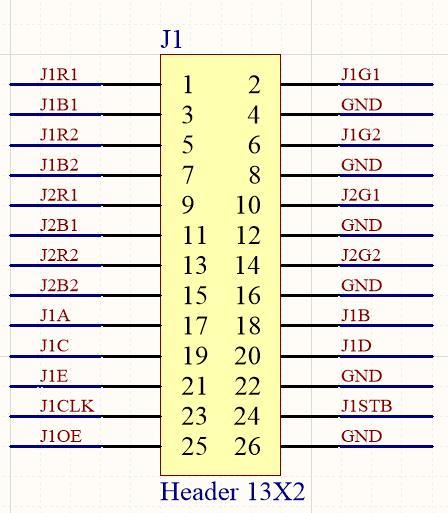

数据接口定义
工作条件
|
|
典型（Typical） |
范围（Min~Max） |
|
输入电压 |
DC 5.0V |
DC3.8V-DC6V |
|
工作电流 |
800mA |
700-900mA |
|
功耗 |
4W |
3.5W-5W |
|
工作温度 |
-20℃-70℃ |
-25℃-75℃ |
|
存储温度 |
-40℃-85℃ |
---- |
|
工作湿度 |
0%-80% |
0%-90% |
|
外形尺寸 |
137mm✖49mm✖29mm |
---- |
|
重量 |
80g |
---- |
|
认证 |
|
|
|
包装 |
静电袋、泡沫 |
|
