TX-ST6 Ver 2.0.0 6网口视频拼接发送一体机
产品介绍
ST6多画面视频拼接发送处理一体机是专业级 LED 显示屏控制设备;具备强大的视频信号接收、拼接和处理能力，最大可驱动 375万点像素的LED大屏，支持3路HDMI和1路 DVI 数字信号，多路信号间无缝切换;任意拼接，最大支持4画面同时显示，可多台级联带载更大的LED显示屏。
ST6具备6个千兆网口输出，ST6具备一系列丰富实用的功能，提供灵活的屏幕控制和高品质的图像显示，可完美应用于各种规格LED显示屏。
性能特点
● 全数字高清接口，DVI×1、HDMI×3
● 支持4K@30Hz点对点显示，支持主动式 3D 显示
● 最大带载 375万像素，输出单网口宽可达 3840 像素，最高可达2048像素
● 最大输入分辨率 3840×1080@60Hz，4K@30Hz，支持 EDID 管理
● 支持视频源任意切换，可根据显示屏分辨率对输入图像进行拼接、缩放
● 软硬件可同时制作操作
● 支持4画面同时开窗显示，位置、大小可任意调节
● 支持亮度和色温调节，支持低亮高灰
● 支持全系列接收卡、多功能卡

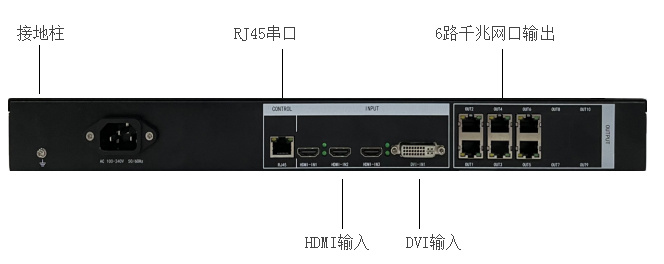

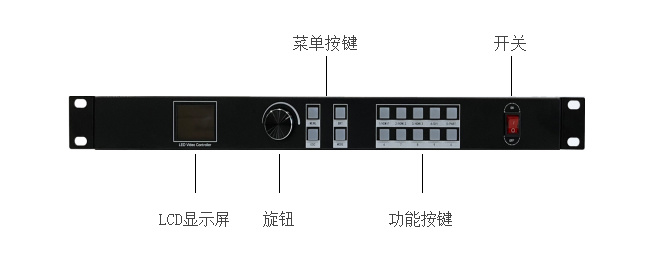

外观说明
规格参数
|
产品型号 |
ST6 |
|
机箱类型 |
1U |
|
最大输入路数 |
4 |
|
最大输出路数 |
6 路千兆网口 |
|
单输出口带载 |
62万点 |
|
最大带载 |
375 万点 |
|
单输出口最宽/最高 |
3840/2048 |
|
最大画面数量 |
4 |
|
输入接口 |
|
|
接口类型 |
信号规格 |
|
DVI |
仅支持 VESA 标准的 DVI-D 数字信号，支持 EDID 自定义 |
|
HDMI |
EIA/CEA-861 标准，HDMI1.4 标准，支持 3840x1080@60Hz |
|
输出接口 |
|
|
接口类型 |
信号规格 |
|
RJ45 |
6路千兆网口输出，可上下左右任意拼接 |
|
整机规范 |
|
|
外形尺寸 |
482×45×250mm（长×宽×高） |
|
机箱重量 |
1.87Kg±0.5Kg |
|
供电电压 |
110~240V |
|
供电频率 |
50~60Hz |
|
散热 |
风扇散热 |
|
工作温度 |
0~50℃ |
设备尺寸图
